新伺服压力机结构特点

原标题：新伺服压力机结构特点

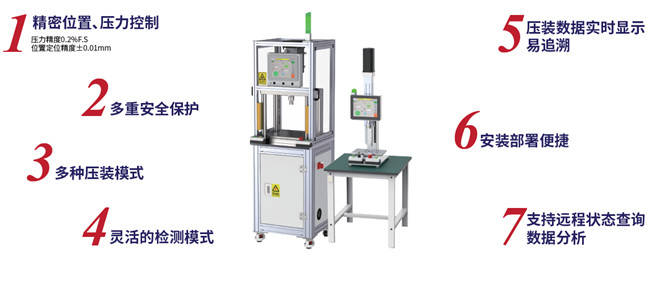

鑫台铭新伺服电子压力机简称伺服压力机或伺服压装机、伺服压机、伺服压床、电子压床、电子压力机，由机架、机头、工作台、推杆、压板、伺服电机、电机控制器、减速传动、制动器、位置传感器、可编程控制器、触摸屏、工作机构、辅助机构等组成。伺服压力机机身结构可分为C型、弓形、单柱、桌面式、双柱、三柱和四柱式。全程实现压装力与压入深度的闭环控制。另可配置加热、工控等装置。

新伺服压力机结构特点

1、新伺服压力机结构与组成

伺服压力机结构有桌上式C型、弓形、单柱式，两立柱式,三立柱式和四立柱式形式。采用桌上式结构，简单可靠，承载能力强，承载变形小，是稳定、应用范围广的承载结构。设备主要系统由伺服电机、电机控制器、减速传动、制动器、位置传感器、可编程控制器、触摸屏、工作机构、辅助机构等组成。

2、伺服压装单元主要构成：

驱动装置---伺服驱动

传动装置---同步轮结构，精密滚珠丝杆

压力输出---压力主轴

轴承套装---滚珠轴承，自润轴承等

压力传感器---外置型，没有电线的干扰

机壳---钣金喷漆计算机白

控制系统---闭环控制

新伺服压力机结构特点

新伺服压力机结构和技术特点：

1、主体结构：采用桌上式结构，简单牢靠，承载能力强，承载变形小，是稳定、运用规模广的承载结构。

2、伺服压力机体系构成：

设备首要体系构成：伺服压装单元、操控体系、显示器等组成。

伺服压装的原理：伺服电机经过同步带驱动精细滚珠丝杆，完成对压力主轴的方位操控；压力主轴前端设备高灵敏压力传感器，可实时检知压力主轴负载；操控体系实时采集方位与负载数据，从而完成精细压装的在线质量管理技术。

3、伺服压装单元首要构成：

驱动设备---伺服驱动

传动设备---同步轮结构、精细滚珠丝杆（研磨级）

压力输出---压力主轴（镀硬铬）

轴承套装---滚珠轴承、自润轴承等

压力传感器---外置型，结构漂亮，没有电线的干扰

机壳---钣金喷漆（计算机白）

操控体系---闭环操控
