藏不住了！这个项目拿了个大奖，秘密武器是……
上周六（3月27日）
有一件事情不仅有仪式感
还充满意义
那就是——
地球一小时
据统计
今年地球一小时期间
深圳全市用电量
比上一小时减少71.49万度
相当于节约标煤233.77吨
减少二氧化碳排放量710.99吨
涓流可以汇成江海
每个人的一个小举动
都可以改变我们的家园
本鹅觉得地球一小时目的
不仅仅是为了节省电
而是为了使公众认识到
保护地球的重要性
提高大家的环保意识
我们在电影中经常看到
未来世界垃圾堆积成山
城市坍塌被掩埋
这并非天方夜谭
在中国
约2/3的城市处于垃圾包围之中
1/4的城市已无填埋堆放场地
全国城市垃圾堆存累计侵占土地
超过5亿平方米
其中，建筑垃圾更是占到
城市垃圾总量30%—40%
建筑垃圾的处理无疑是重中之重
大家都知道
建筑施工中土方工程会产生大量渣土
通常需要外运到指定地点进行集中处理
整个过程环保代价较高
有网友表示
要是这些弃土能回收利用就好了
当
然
可
以

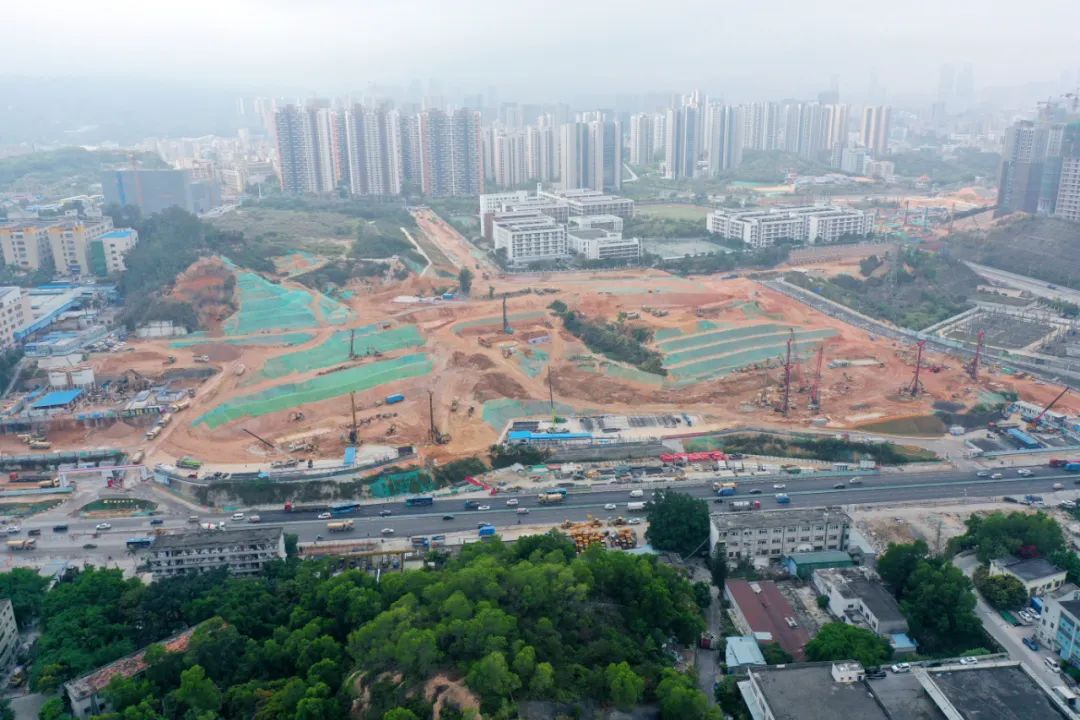

深圳市吉华医院项目现状
近日
深圳市建筑工务署的
泥砂分离试点项目荣获
深圳市2020年度治污保洁工程优秀项目
泥砂分离设备已通过
国家知识产权局的
27项专利申请受理
那就赶紧跟工务鹅一起看看
这是个什么东东
位于龙岗区的深圳市吉华医院（原市肿瘤医院）项目正在开展土方外运、支护和桩基施工。场地原始地貌为低丘陵，地形起伏较大，属于典型山体建筑，特点是土方外运量非常大，约120万立方米。截至3月23日，土方累计开挖106.3万立方米，占土方总量的90%。
这么庞大的土方量如果全部外运
不仅耗时耗财耗力
环保效益也不高
怎么破？？？
土质多为砂砾粘性土，且含砂率较高（30%－35%），地质勘察详勘报告上这句话为我们提示了解决办法——引入泥砂分离技术。将土方中的砂分离出来，用于生产混凝土供项目自用。
泥砂分离技术要求施工场地相对充足，需提供约8000平方米处置场地，便于就近设置泥砂分离处理生产线。经现场调研，设备安装最优位置设在项目东侧（红门西侧与吉华路南侧）红线内。
该设备于2020年11 月开始运行，计划于2021年4月退场，运行时间为5个月。
设备已经引入
并且严格按照专业要求安装完毕
那么它到底是怎样实现泥砂分离的呢
泥砂分离，怎么分
关于泥砂分离
我们分别从砂和泥的处理来介绍

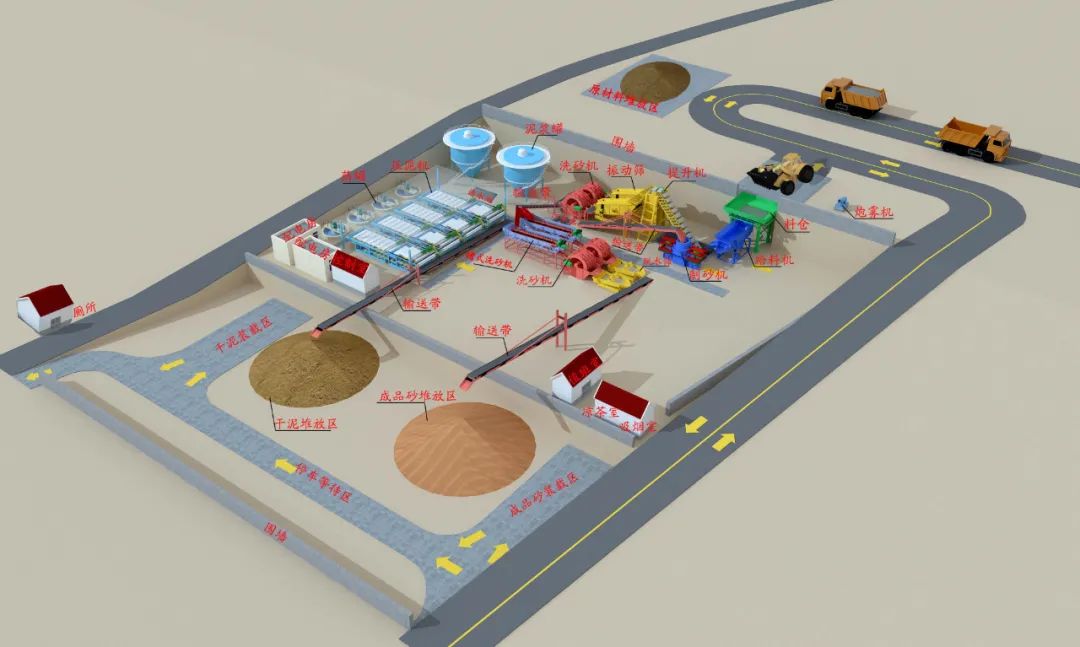

先看下面这张图
对泥砂分离设备有个初步印象
然后我们再详细说道说道
（点击放大图片，查看详情）
首先是砂的处理
我们结合上面的图
来感受下砂的坎坷之旅
砂的处理
1
进料
将含砂的泥土通过装载机倾倒入进料口，再震动给料机，在高压水配合下，将块状泥土震动分散，形成泥浆。泥和砂靠比重初步分离，分离出来的砂通过提升机，运送至振动筛。
2
二次清洗
5毫米以下的砂，通过筛网后掉落至轮式洗砂机，二次清洗；超过5毫米的砂，通过输送带运送至制砂机破碎，再通过提升机运送至振动筛，循环工作。
3
二次搓洗
轮式洗砂机通过转动，将砂送至输送带，通过输送带送至槽式洗砂机，进行再次搓洗，砂子在旋转叶片带动下，进入前段的轮式洗砂机，再次搓洗，洗砂过程结束。
4
脱水
洗好的砂，通过轮式洗砂机的料斗，运送至前段的脱水筛，脱水后送至输送带并与回流器回收的细砂混合一起，组成级配良好的建筑用砂，经输送带一起送至堆场，洗砂工序完成。
是不是觉得也并没有那么复杂呢
下面我们再看看
泥是怎么处理的
泥的处理和水的循环使用
1
集中排放
通过各级设备分离出来的泥水，集中排至泥水回收池。
2
沉淀回流
泥水中的细砂，在泥水池中沉淀，并由抽砂泵送至回流器处理。
3
脱水压泥
泥浆水通过泥浆泵抽至泥浆罐，与从药罐流出的药水混合，在药水的作用下，泥水分离；分离出的泥下沉至罐底，由管道通过重力流到压泥机，进行脱水；经过脱水压制的泥饼，经过输送带运送至堆土场，压泥工序完成。
4
循环利用
清水溢出到罐顶的清水槽，通过管道流至罐下的清水池，再通过水泵送到各级设备中重复使用，达到环保要求，水处理工序完成。
没有看懂的童鞋
戳下面的视频
↓↓↓
刷新
有人问：花这么大力气弄泥砂分离
有必要吗
本鹅只能说：
请 往 下 看
↓↓↓
泥砂分离的意义
设备投入使用以来，平均每天处理土方量为3500～4000立方米，出砂率约为30%-35%，预计处理土石方约40万立方米，经检测分离砂性能符合建筑用砂规范要求。分离出的砂外运至混凝土厂，用于生产混凝土。
该再生砂的品质远优于市场上常见的水洗海砂，有助于保证建筑工程质量，提升混凝土结构安全性。
项目以有限的资源投入生产出数量较大的建筑用砂，减少了外弃土方量约14万立方米，节约了土方收纳场地，实现了良好的绿色施工要求和水土保持效果，有利于节能减排。
如此优秀的做法
有条件的项目建议学习借鉴一下
共同为地球环保出份力！
此次开展泥砂分离试点项目的
深圳市吉华医院
于2020年6月16日正式开工
预计今年6月完成主体施工图设计
其它专项设计也在有序开展
左右滑动查看更多效果图
深圳市吉华医院是集医疗、科研、教学、保健康复、医疗救援功能为一体的三级甲等综合性医院。项目建设用地面积9.2万平方米，总建筑面积58.74万平方米，规划床位约3000张。
按照工期计划，2021年11月总承包单位进场施工，2022年1月完成土石方、基坑支护以及桩基工程全部施工，项目计划于2025年6月全部竣工验收。
接下来
我们会持续更新医院最新进展
详细解析设计理念、建造工艺
不见不散哦
END
资料来源：深圳市住宅工程管理站
供稿：马平、黄华、陈庆明
编辑：刘晖、肖思格
复核：李森
审核：刘戈
本文由深圳市建筑工务署发布，转载请注明出处。
