中国砂石行业入选《先进适用技术目录（2022年版）》先进技术⑨——高效洗砂、细砂回收工艺及一体装备技术
为深入贯彻落实党中央国务院关于加快推进生态文明建设的战略决策部署，加快矿产资源节约和综合利用先进适用技术推广应用，切实发挥技术政策的引导作用，自然资源部决定开展新一轮矿产资源节约和综合利用先进适用技术目录评选更新工作。2021年12月27日，自然资源部发布《自然资源部办公厅关于开展矿产资源节约和综合利用先进适用技术目录更新工作的通知》（自然资办函〔2021〕2451号）。受自然资源部有关司局委托，中国砂石协会为砂石行业推荐单位，开展新一轮矿产资源节约和综合利用适用技术目录评选更新工作。2022年9月5日，自然资源部官网发布《矿产资源节约和综合利用先进适用技术目录（2022版）》公告，本次共有317项技术入选，其中砂石行业入选的先进适用技术有20余项，经中国砂石协会推荐入选的有12项。
为鼓励我国砂石行业科技创新、宣传砂石行业优秀成果的同时，进一步激发砂石行业科技创新活力，中国砂石协会组织开设中国砂石行业入选《矿产资源节约和综合利用先进适用技术目录（2022年版）》先进技术系列报道，并在中国砂石协会官网和公众号等行业主流媒体上对入选技术进行有针对性地报道，以飨读者。
中国砂石行业入选先进技术⑨
技术名称：高效洗砂、细砂回收工艺及一体装备技术
申报单位：威海市海王旋流器有限公司、威海市海王科技有限公司
推荐单位：中国砂石协会
威海市海王旋流器有限公司董事长 孙吉鹏
一、公司简介
威海市海王旋流器有限公司成立于1989年，是享誉全球的旋流器品牌厂家之一。主导产品旋流器、洗砂机等广泛用于砂石骨料、矿山、煤炭、电力环保等行业，国内市场占有率遥遥领先，并出口澳大利亚、俄罗斯等50多个国家和地区。
海王是国家专精特新小巨人企业、高新技术企业，拥有山东省工程技术研究中心、院士工作站等创新平台，拥有专业的研发团队150余人，为用户提供专业的设计、咨询、技术支持等服务。公司拥有自主知识产权的专利200余项，关键技术获得国家技术发明奖1项，国家重点新产品5项，10余项产品和技术填补了国内外空白。海王生产基地总建筑面积20万余平方米，拥有行业领先的机加工能力，配备了焊接机器人、激光切割机、自动化喷涂线等等先进的加工设备，具备欧标、美标等国际化加工标准生产线，年产各种规格型号旋流器20000余台套，振动筛、分选机、细砂洗砂一体机等产品5000余台套。拥有2万余平方米的备品备件库，可为用户提供及时迅捷的备件支持和保障。

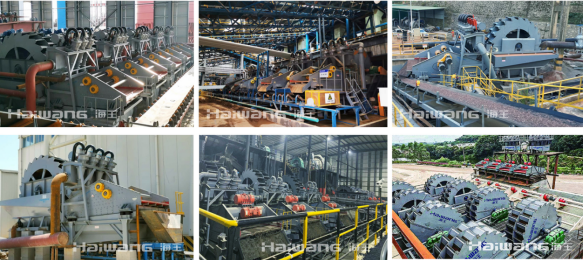

海王为砂石骨料行业用户提供的产品和服务包括：洗砂系列产品、细砂回收系列产品、脱水分级筛系列产品、斜板浓密机系列产品、污水处理等成套装备及工艺解决方案。已广泛应用于数百家行业标杆型企业。
二、技术研究背景
针对目前砂石骨料产线水洗砂环节设备工艺回收指标差，成品砂细砂流失率高，占地面积大等问题，海王开发了高效洗砂、细砂回收工艺及一体装备。解决了水洗砂工艺细砂回收率低的问题，也降低了系统的占地面积，适用于——砂石骨料水洗砂工艺。
三、技术的创新性与解决的突出问题
核心装备和技术
核心装备1——高效轮斗洗砂机，通过洗砂机内外双槽体结构设计、溢流区增加倾斜板、U型曲面筛网等结构创新，解决了目前洗砂机普遍存在的短路流以及扰动造成的细砂流失问题。
核心装备2——高效细砂回收旋流器，采用渐开线进料、多锥体、渐缩平底等专利新结构提高了旋流器对细砂精准分级，解决了目前细砂回收旋流器分级粒度偏粗、回收效率偏低的问题。
核心装备3——防堵塞高效脱水筛，采用高弹性聚氨酯筛板，提高了脱水筛的防堵性能和脱水性能，使产品砂水分与含泥量进一步降低。
核心装备4——自动补偿装置，筛下闭路工艺以及旋流器泵池液位补偿的应用提高了系统上下游设备的耦合匹配性与运行稳定性，解决了水量波动引起的细砂损失。
技术创新性
本项目的技术特征在于高效的轮斗洗砂机+高效细砂旋流器+脱水筛集成的工艺系统，其创新点：
（1）高效轮斗洗砂机采用内外双槽体、溢流区增加倾斜板、U型曲面筛网等专利结构设计，解决了常规轮斗洗砂机进料短路以及轮斗扰动造成细砂损失的问题；
（2）细砂回收旋流器采用多锥体（或大锥角）、离心蜗壳螺旋进料等个性化专利结构设计，为不同来料均实现高效、高品质回收奠定了基础；
（3）新型轮斗洗砂机、洗砂回收旋流器、脱水筛等核心设备高度耦合匹配洗砂细砂回收工艺，强化了不同粒级尤其是细粒级砂的分离回收性能，实现了-5mm+0.15mm、-0.15mm+0.074mm粒级砂的同步高精度、高效率回收；开发了高效细砂洗砂回收一体机，具有结构紧凑、占地面积小、运行能耗低、粗细砂掺配均匀等优点。
2021年6月23日，中国砂石协会组织有关专家对威海市海王旋流器有限公司、威海市海王科技有限公司共同完成的高效洗砂、细砂回收工艺及一体装备开发项目进行科技成果鉴定，专家组一致认为，该项目整体技术达到国内领先水平。
解决的突出问题
海王高效洗砂、细砂回收工艺及一体装备技术从系统角度出发，通过洗砂机性能、旋流器性能、脱水筛性能、系统水量平衡四个方面着手，将洗砂、细砂回收、脱水三个环节通过系统的方式进行集成，技术指标可以达到：
（1）高效轮斗洗砂机0.15mm以上砂回收率>90%,排砂含泥量<3%。
（2）细砂回收旋流器0.074mm以上砂回收效率确保90%以上，采用多锥体结构的细砂回收旋流器0.074mm以上砂回收效率确保98%以上。
（3）直线脱水筛产品砂水分低于15%，含泥量低于3%。
（4）一体机整体+0.074mm以上砂回收效率确保98%以上，系统产品砂产率提高10-15%，能耗降低10-20%，占地面积降低15-20%以上。
该技术解决了目前水洗砂工艺细砂回收率低的问题，也降低了系统的占地面积，可广泛应用于砂石骨料水洗砂环节。
四、获得荣誉
五、小结
《砂石工业十四五发展实施意见》中明确指出：坚持把科技创新作为第一动力，深入实施创新驱动发展战略，加大科技研发的投入，加快科技成果转移转化，强化创新平台载体支撑。提出激发内生动力，加强重大科技攻关，对标国际一流，着力突破发展瓶颈问题，使科技创新成果更多走进生产一线，多项技术工艺装备入选相关国家级目录，具有中国特色的砂石科技创新体系加快形成目标。
在自然资源部《先进适用技术目录（2022年版）》中多项砂石行业技术的入选，是我国砂石行业科技创新实现跨越式发展取得历史性突破的生动体现，将对加速推进砂石行业矿产资源节约和综合利用，为绿色矿山、绿色工厂、绿色砂石基地建设等提供重要技术装备支撑，对砂石行业的高质量健康有序发展具有重要意义。
