自动反冲洗砂石过滤器概述

一．自动反冲洗砂石过滤器概述

感谢您使用安徽励进环保科技有限公司的LJSS系列过滤设备；自动反冲洗砂石过滤器是安徽励进环保科技有限公司过滤设备产品大家庭中的一员。

LJSS系列砂滤器利用砂滤床，滤去原水中有机物和无机物固体悬浮物、胶质颗粒、微生物等，到降低水浊度、净化水质效果的一种过滤设备。

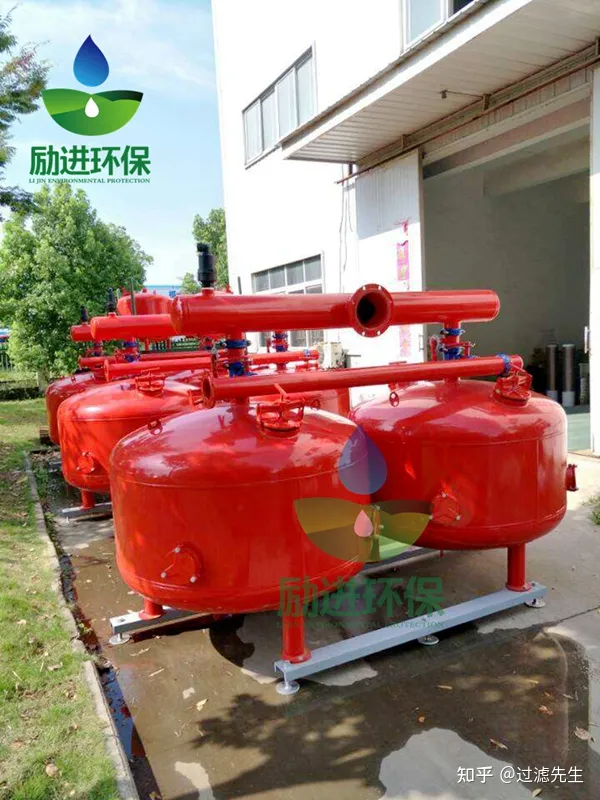

LJSS系列砂滤器过滤系统可由一个或多个过滤单元组成，原水通过内部布水器、滤层及集水器，利用滤层介质，除悬浮物，降低浊度。（若装入其他滤料，如活性炭、无烟煤等，还可吸附除相应的有机物及有害离子。）

LJSS系列机械过滤器过滤单元从16″(400mm)至60″（1500mm)多种标准系列；还可根据客户的要求，提供非标系列，为客户*为经济实用的组合方式。

LJSS系列砂滤器可以作为过滤系统，也可作为旁滤系统，如果多个处理单元安装在公用管道上，这样可以无*扩充系统的过滤能力。

LJSS系列砂滤器可以在大流量小压损情况下，可以长期工作运行。

二．自动反冲洗砂石过滤器工作原理

当系统处于过滤状态时，未经过滤的水通过过滤器顶部的布水器，配合球形外壳，以接近平流的状态流经填料层。当水流过填料层时，杂质被截留在填料层内，过滤器底部的收集器将过滤后的水均匀地收集并流出。平流过滤，决定了过滤器在高的流速下过滤，仍可正常工作运行。

随着杂质在填料层中的不断聚积，进出水压差将不断增大。当压差到设定限度或过滤时间到设定值时，系统将自动进入反洗状态，以清洗填料层并除聚积起来的杂质，对系统来说，经常性的反洗除聚积起来的杂质是可以使出水水质清洁。

当系统进入反洗状态时，通过控制系统改变三通阀的通断位置（进关闭，

排污口打开），其他过滤单元中经过过滤的水部分流入要反洗的过滤单元中。由于系统内部水压，被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过三通排污阀的排污口被排出。

当反洗结束后，阀门又恢复到过滤状态，而下一个过滤单元则进入反洗状态。一般一个系统由多个过滤单元组成，它们依次反洗，以反洗时不断流。

三．自动反冲洗砂石过滤器应用领域

ü 工业工艺用水过滤——如喷嘴、热交换站用水保护过滤。

ü 工业循环水过滤——钢铁、冶金、造纸、换热器、电力、石化、食品系统等行业。

ü 原水处理过滤——地表水、江水、河水、湖水、海水等。

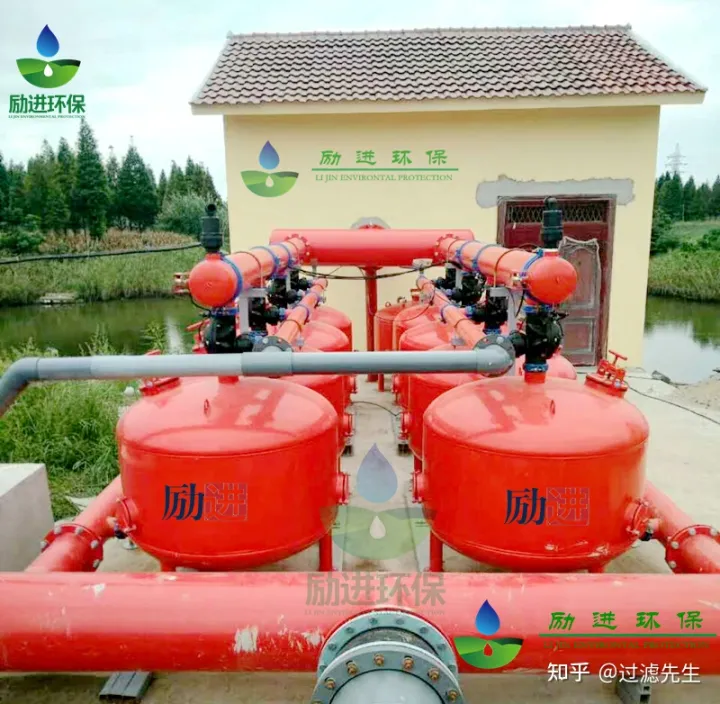

ü 灌溉过滤——农田、公园、市政及高尔夫球场用水过滤。

ü 水产业、游泳及水上乐园等行业水过滤。

四．性能及结构特点

Ø 过滤系统采用模块化设计，根据所需流量，占地等；多个过滤单元可供选择，灵活组合。

Ø 反洗系统简单，无须反洗泵，容易操作，使系统过滤。

Ø 过滤系统采用时间、压差等多种方式自动启动反冲洗，全自动运行，系统内各过滤单元依次进行反冲洗，反冲洗时不中断产水。

Ø 水帽分布均匀，布水均匀，反洗效率高，反洗时间短，反洗用水少。

Ø 系统占地面积小，可以根据实际用地情况灵活布置过滤单元的排列。

Ø 系统重量轻，不需*别的地基，一般水泥地面即可。

Ø 快开式手孔盖，开闭迅速方便。

Ø 承插式滤帽，结构简单，强度高，安装方便。

Ø 布水均匀。

Ø 过滤器外壳制作在焊接自动线上完成，可承受更高压力。

Ø 过滤器罐体内外及管道采用静电粉未喷涂工艺；耐污水浸蚀，抗紫外线辐射，满足室外安装要求。

Ø 优化设计，外形美观。

五．自动反冲洗砂石过滤器设备选型

过滤器直径φ400mm φ500mm φ600mm φ750mm φ900mm φ1000mm φ1200mm φ1500mm八个标准系列，也可根据客户要求定制规格，可达φ5000mm。

过滤器滤速客户根据水质状况及对用水的具体要求，按经济合理原则，工业应用建议为20m/h-30m/h，农业应用建议50m/h-60m/h,甚至可达70m/h；具体也可咨询我公司技术人员。

标准滤罐单台产水能力约为：0.5-80吨/时。

自动反冲洗砂石过滤器选项参数表（农业灌溉推荐）

罐体单元单元流量（m3/h）单元组合组合流量（m3/h）管用管道滤料（Kg）外形尺寸（m）LJSS166-7LJSS16-212-14DN501801.0×0.7×1.7LJSS2010-12LJSS20-220-24DN802801.3×0.8×1.7LJSS2414-17LJSS24-228-34DN804601.4×0.9×1.8LJSS3022-26LJSS30-2LJSS30-344-5266-78DN100DN1006409601.6×1.1×1.82.5×1.1×1.8LJSS3632-38LJSS36-2LJSS36-3LJSS36-464-7696-114128-152DN100DN150DN150900135018002.1×1.3×1.83.2×1.4×1.94.3×1.4×1.9LJSS4040-47LJSS40-2LJSS40-3LJSS40-4LJSS40-580-94120-141160-188200-235DN100DN150DN150DN20011201680224028002.2×1.4×1.93.3×1.5×2.04.4×1.5×2.05.5×1.6×2.1LJSS4856-65LJSS48-2LJSS48-3LJSS48-4112-130168-195224-260DN150DN150DN2001600240032002.6×1.6×2.03.9×1.6×2.12.8×2.9×2.1LJSS6085-100LJSS60-2LJSS60-3LJSS60-4170-200255-300340-400DN200DN200DN2502500375050003.2×2.0×2.14.8×2.0×2.13.4×3.5×2.2

六．自动反冲洗砂石过滤器技术参数

滤料

过滤层：根据原水水质及用水要求，过滤器装有单层或多层滤料。

*然石英砂（海砂）：0.6-1.0毫米。 (工业选配)

*然石英砂 （海砂）：1.0-2.0毫米。 (农业选配)

*然石英砂 （海砂）：2.0-4.0毫米。 (农业选配)

工作压力 0.1-0.6Mpa

反洗强度 4-12 L/s.m2，膨胀率：25-45%；

设备主要构件材质

部 件材 质过滤器外壳碳钢防腐集水器工程塑料三通排污阀强化聚酰胺管道碳钢防腐滤料*然石英砂 （海砂）

防腐

设备内、外表面采用喷丸除锈，除锈等级Sa2.5。

设备内表面防腐处理采用聚脂粉末静电喷涂，漆膜厚度不小于120um。

颜色 红色 色标RAL3028

七． 自动反冲洗砂石过滤器操作步骤

一、试运行

1.检查过滤器被安装在正确的水流方向。

2.检查管路连接正确且接头牢固。

3.检查控制线路连接是否正确。

二、启动

1.打开进水口总阀、出水口总阀，让水进入过滤器，排气阀向外排气，当排气阀排气结束，代表过滤系统已装满水，检查进水压力，要求压力在0.2-0.4MPa范围内，并检查系统密封完好。调整进出水口总阀，水压在0.2-0.4MPa之间。注意：系统压力禁止过0.6MPa，以免损坏自动反冲洗砂石过滤器。

2.接通电源进行手动反冲洗。反洗时，三通阀阀体中有少量水排出，属正常现象。

3．用手动控制电磁阀依次反冲洗对应的过滤单元，一般要反冲大约10分钟以上。此操作是将新沙子中小的杂质反冲出去。

4．控制参数设定：

①初试设定参考值为：每个单元反冲洗时间30秒；以后根据运行情况调整相关参数。

②反冲洗周期：８小时；以后根据运行情况调整相关参数。

三、停机维护

停机前先关闭控制系统，再关闭进出水总阀门，打开放空口将过滤器放空，更换滤料或水帽。

注意事项

一. 反冲洗流量须足使滤料膨胀，并将有机杂质和比滤料轻的杂质冲洗干净。排污管设有反冲流量调节阀。反冲洗时打开反冲洗流量调节阀，用100目滤网或尼龙袜套承接反冲水流，检查有无滤料被冲出。在刚发现有滤料被冲出时，停止打开反冲洗流量调节阀并锁定此位置，以后不得改变。

二. 在采用本过滤器的条件下，虽然没有要在出水口处再装网式或叠片过滤器，但在经济许可的条件下，建议用户仍应选择安装，为使整个微灌系统运行畅通。

手动反冲洗

经常的手动反冲洗是b要的

一、过滤器手动反冲洗基于以下原因：

日常的过滤器检查操作。

过滤器紧急的清洗。

过滤器维修之前的预先排水。

二、正常出厂状态：

三通排污阀水利驱动器手动反洗开关打在中间位置（自动），开关向左打为启动反洗，向右打为关闭反洗。

自动反冲洗砂石过滤器维护及保养

一、每周维护

(1) 检查进水、出水压力

(2) 系统有无泄漏

（3）控制器是否正确

（4）各阀门是否在指定位置

二、每月维护

（1）运行并检查压差启动反洗是否正常，若不正常，则疏通高低压信号管。

（2）检查并维护反洗阀。

（3）检查并维护电磁阀。

（4）检查进水、出水压力。

（5）查看统计数据，根据统计数据分析系统运行状况并适当优化运行参数，QIN除运行统计。

过冬准备：若系统不运行则排空过滤器和系统内积水。

滤料维护: 每运行两年，停止系统运行，打开过滤单元上手孔，检查滤料的高度和滤料的污染情况，更换滤料。滤料更换方法如下：

1．停车，打开下手孔，排放滤料；

2. 查看过滤单元内部是否完好，水帽接口是否正常，各接水管是否在位；

3．装砂：从上手孔装入滤料，对于精过滤，先装粗砂子，等到粗砂子将水帽刚刚盖住的时候再装细砂子，细砂装入高度不要小于12厘米，但不要过规定的装沙砂线（约40 厘米）。一般滤层越厚，过滤效果越好，但水头损失变大和反洗效果变差。

自动反冲洗砂石过滤器常见问题及处理方法

序号现 象原 因解决方案1出水流量太小A． 进水水压太低B． 沙子黏结C． 系统设计太小A． 增加进水水压 B． 清洗沙子或更换沙子2出水达不到要求A． 进水水质太差B． 过滤流量太大C. 滤料厚度不够A． 增加絮凝 B． 减小流量到设定值 C. 增加滤料层3反洗过于频繁A． 系统流量太大B． 压差或时间设值太小 C． 沙子黏结 D． 原水太脏A． 调整到合适流量 B． 调整到合适值 C． 清洗沙子或换沙子D． 处理原水4反洗不A． 反洗水压太低B． 杂质太粘A． 增加进水水压 B． 打开疏通排污管及阀门5没有反洗A． 系统压力低B． 设置错误或线路故障A． 系统压力不小于0.1MPaB． 重新设置控制器，排除故障 注明：本文章来源于互联网，如侵权请联系客服删除！
