六种机械结构的工作原理动图，看完你就懂了！

水博网微信门户微信号:waterbocn

想了解环保水处理技术请上水博网www.waterbo.com.想了解最新环保设备产品及价格请上水博商城www.waterbo.cn,环保从业人员最喜爱的微信平台！

1

袋式除尘器原理图

袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。

2

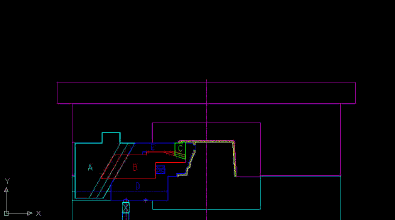

滑块带滑块的经典模具结构动画原理图

滑块是在模具的开模动作中能够按垂直于开合模方向或与开合模方向成一定角度滑动的模具组件。 当产品结构使得模具在不采用滑块不能正常脱模的情况下就得使用滑块了。

3

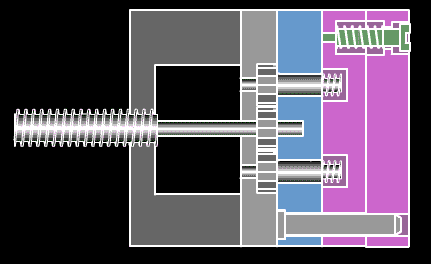

精密塑料模具，热流道模具，内外牙塑料模具

因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。许多用热流道模具生产的薄壁零件成型周期可在5秒钟以下。

4

螺旋洗砂机结构原理图

通过设备内的螺旋装置对砂石料进行搅拌，从而使砂石料中的泥土与水进行混合，从设备上的流口排出，而砂石料则在螺旋装置的作用下被逐步筛选，从顶端的出料口排出，从而实现了砂石料的清洗筛选效果。

5

免冲水小便器结构示意动画原理图

其工作原理是：当尿液流经隔臭装置后，密封挡板自动开启闭合。密封挡板结合自生的重力形成了良好的密封，完全阻隔下水管道异味的上返。且在零下20度-零上60度之间都可以开启闭合，保证了隔臭装置的正常运行，其产品使用寿命在六至七年。

6

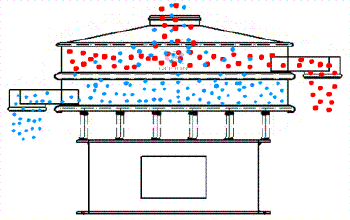

直径800mm碳钢振动筛800型振动筛分机

工作原理：振动筛分机是利用激振器（偏心块或偏心轴）产生的激振力，使筛体沿激振力方向作做周期性往复振动，物料在筛面上圆周跳动，通过不同的筛孔把不同规格的物料分级规整到所要求的筛面，汇集后输送到指定区域，以达到分级或脱介目的。通过调整偏心块的重量可以调整振幅。
