在solidworks出工程图的过程中会出现这样的情况sw工程图点平板模式展不开，曲面实体无法再工程图中显示出来。

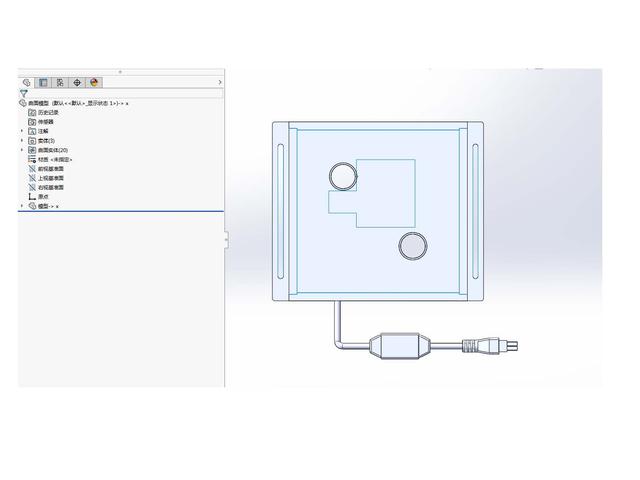

如图的曲面实体

曲面实体

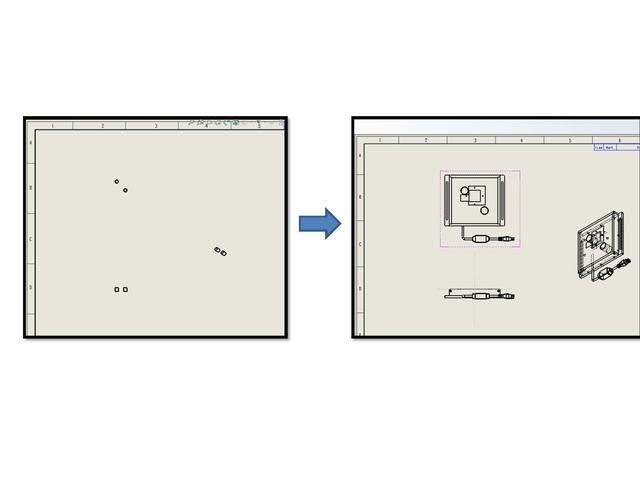

它由曲面实体和实体组合而成sw工程图点平板模式展不开，现在需要出它的工程图，出现的情况就会正常情况不一样，只会出现实体，曲面实体不显示。

这个时候就需要我们按下方的步骤设置一下sw工程图点平板模式展不开：

第一步

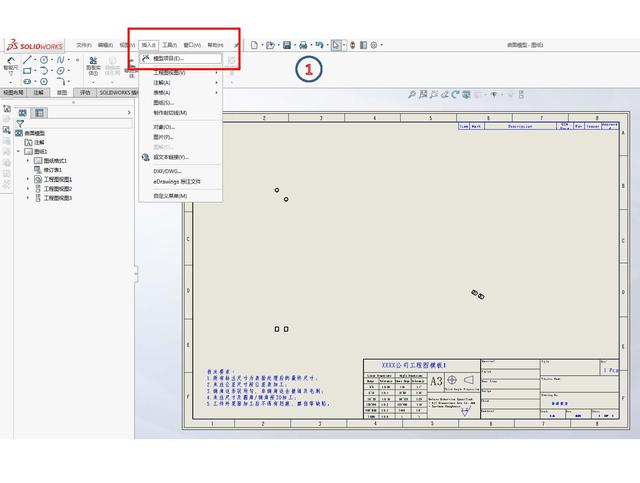

点击菜单栏 插入→模型项目

第二步

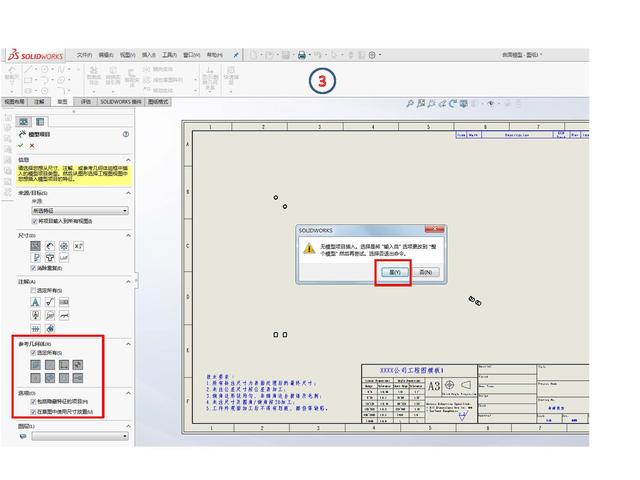

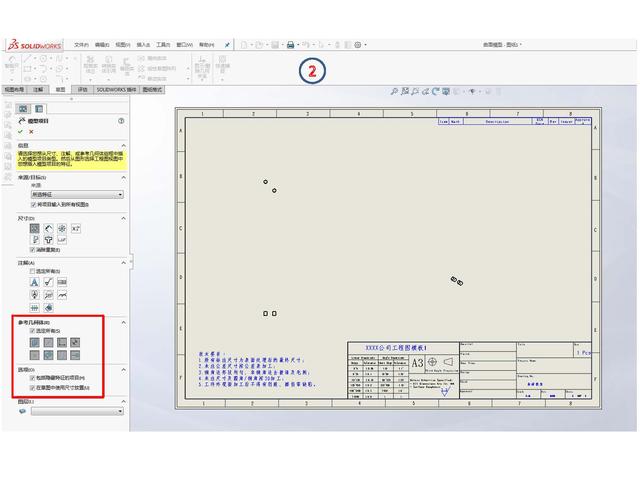

点击左边状态栏 参考几何体→选定所有（左键打钩）

第三步

点击 打钩确认，连续点两个确认就可以了

完成

确认完成就可以了，方法很简单。剩下的就可以按正常的图纸标注格式标注了
