架空输电线路设计时110kv线路工程导地线展放，应对工程地点与地形、气候类似的区域进行覆冰调查。对于设计冰厚为20mm以下的中、轻冰区110kv线路工程导地线展放，应进行沿线的覆冰普查110kv线路工程导地线展放，查明中、轻冰区的分界与长度。对于 设计冰厚为20mm及以上的重冰区，应进行重点调查，查明重冰区的量级，分界与各级重冰区的长度。调查的重点地域应是寒潮路径山区的迎风坡、山岭、风口、邻近湖泊等大水体的山地、盆地与山地交汇地带。
覆冰调查对象应该是电力、通信、交通、工况等部门与当地的居民。覆冰调查包括110kv线路工程导地线展放：
1）覆冰地点、海拔、地形、覆冰附着物种类、型号及直径、离地高度、走向。
2) 覆冰发生时间和持续日数，天气情况。

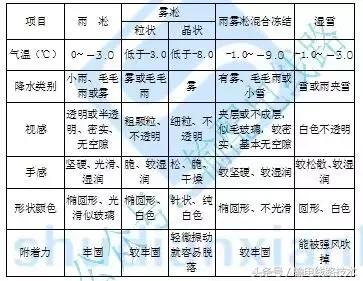

3） 覆冰种类与密度，可以根据实际情况分析判断，也可以按照下表的条件确定。
.

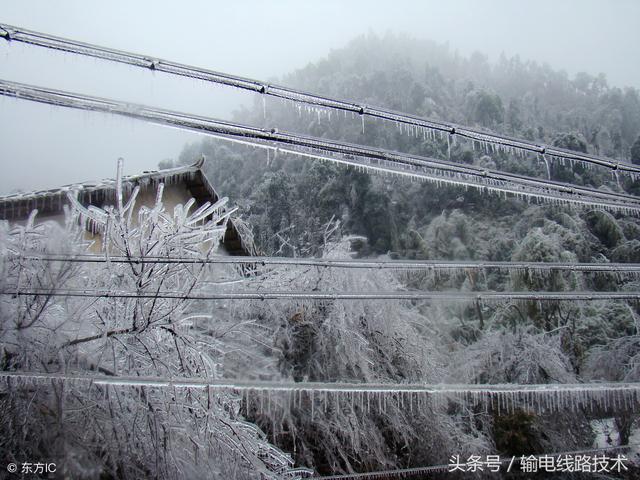

4） 覆冰的形状、长径、短径和冰重。
5） 覆冰的重现期，包括历史上大覆冰出线的次数和时间，以及病害情况。
完成覆冰调查的同时还应进覆冰收资， 覆冰收资收资内容包括110kv线路工程导地线展放：
1）沿线已建输电线路的设计标准及涉及覆冰，投运时间，运行中的实测，目测覆冰资料，以及冰害事故记录、报告，线路冰害事故搜资内容包括冰厚、冰重、杆（塔）型、杆（塔）高、线径、档距和事故后的修复标准。
2）通信线路的设计冰厚、线径、杆高和运行情况，以及冬季打冰措施、实测覆冰围长、厚度。
3） 高山气象站的观测资料以及无线电通信基站、道班的冰害事故记录和报告。
4） 气象台站实测覆冰资料和大覆冰的起止时间与同时气象条件，以及天气系统的过程。
通过以上收集在资料整理然后通过相应的公式计算得出覆冰厚度。
.
1 、标准覆冰厚度计算架空线上的实际覆冰具有不同的断面形状，厚度不均匀。为便于设计计算，需将实际覆冰折算成具有相同圆环形断面、厚度均匀的理想覆冰。架空线的覆冰厚度指的就是这种理想覆冰的厚度。 下面介绍常规计算方法：
.
1） 根据实测冰重计算标准冰厚，可按下式计算：
.

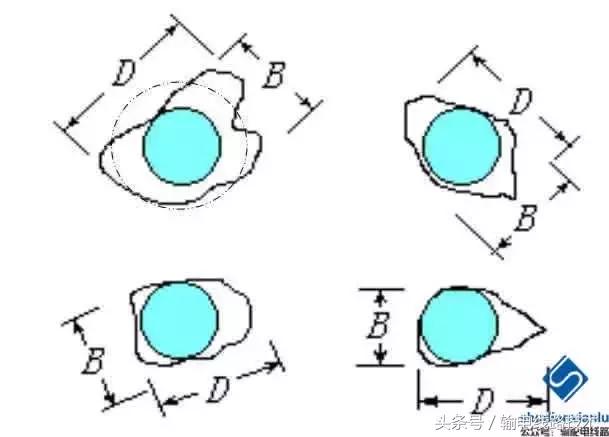

2） 根据实测覆冰长、短径计算标准冰厚，可按下式计算：
.
3） 根据调查或实测覆冰直径计算标准冰厚，可按下式计算：
.
式中：
b o--标准覆冰厚度，mm
G--冰重，g
ρ -- 覆冰密度，对雨淞0.7~0.9 g/cm^3，雾凇0.1~0.3 g/cm^3，雨雾凇混合冻结0.2~0.6 g/cm^3，湿雪0.2~0.4 g/cm^3，
L--覆冰体长度，m
D--覆冰断面的长径,mm
B--覆冰断面的短径，mm
r --导、地线半径，mm
R--覆冰半径，包括导、地线；mm

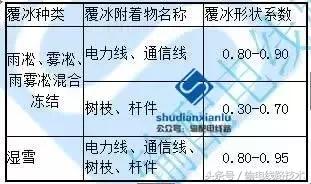

Ks --覆冰形状系数，覆冰短径与覆冰长径的比值。如果无实测资料参考下表，小覆冰的形状系数靠下限选用，大覆冰的形状系数靠上限选用。
.
2、 设计冰厚度计算设计覆冰厚度应根据工程设计要求，覆冰影响因素、区域覆冰特性及资料情况计算。 单导线设计覆冰计算如下：
.
式中：
b--设计覆冰厚度，mm

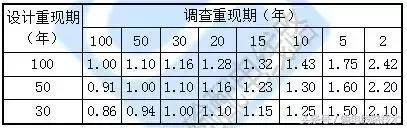

K T-- 重现期换算系数， 重现期换算系数可参考下表：
.
Kh --高度换算系数 。
h -- 设计导线离地高度 ，m
h o--实测或调查覆冰附着物高度，m
α -- 覆冰高度变化系数 ，应按实测覆冰资料分享确定，无实测资料地区可参考：在离地10m以内取.17，在离地10m~20m取值0.14。
K φ-- 导、地线线径换算系数。
φ--设计导、地线线径（ φ≤40mm），mm
φ o-含覆冰 导、地线线径，mm

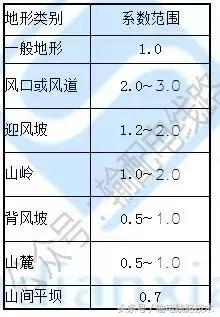

K d --地形换算系数。覆冰地形换算系数可参考下表：
.
注：以上计算方法参考《 架空输电线路覆冰勘测规程. 》 （ DL/T 5509-2015 ）。
如果想更准确的计算覆冰的厚度，还应考虑地形的走向，档距的变化等的影响。对于微气象的覆冰感兴趣的朋友可以自己研究。
通过收资计算获得的覆冰厚度后还需要与电网编制的冰区分布图、沿线运行线路的运行经验就行对比，综合分析后再确定覆冰厚度。
.

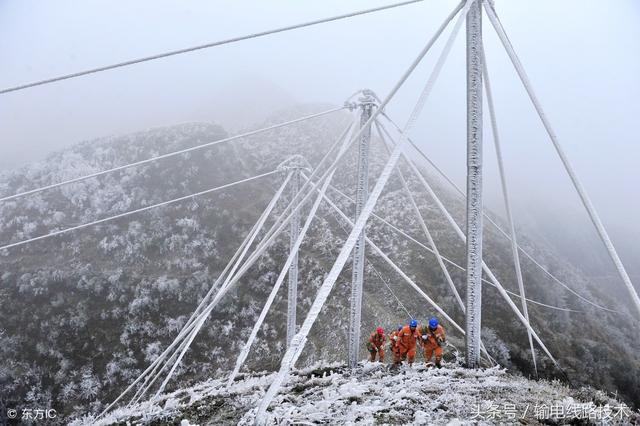

3、 覆冰的分区架空输电线路工程应按工程设计要求将设计覆冰厚度分级归并，同一线路通过地区的覆冰情况不同时，可考虑分不同的区段，采用不同的覆冰厚度。设计冰区应分为轻冰区、 中冰区、 重冰区。如下：
轻冰区：≤10mm。
中冰区：≤20mm（20mm冰同时风速为10m/s时为 中冰区）。
重冰区：≥20mm（易取 20mm 、30mm、40mm、50mm，20mm冰同时风速为15m/s时为重冰区）。
注：以上覆冰分区按《110KV~750KV架空输电线路设计规范》（GB 50545-2010 ） 4.0.5条与《 重覆冰架空输电线路设计技术规程. 》 （ DL/ T 5440-2009 ） 6.0.5 条执行 ，与《 电力工程气象勘测技术规程》（DL/T 5158-2012）中中冰区小于20mm冰厚有 一定的差异。这分区是小编的习惯，与常规的水文气象设计有一点的差异。
设计冰区的划分设计冰厚小于20mm时级差应为5mm，设计冰厚大于20mm时级差应为10mm。设计分级规并应符合下表要求：
.
同一冰区的划分主要原则是 属同一气候区，海拔相当；地形类似；线路走向大体一致；覆冰特性参数基本相同。冰区划分主要依据是覆冰成因及影响覆冰的气象条件分析结果；沿线各调查点设计冰厚的分析计算结果；区域气象站、观察站覆冰分析计算结果；沿线相邻区域已建输电线路设计冰区及运行资料；邻近地区冰雪灾害记录或报告。
覆冰分区 必要时，宜按稀有覆冰条件进行验算。 除无冰区段外，大跨越设计冰厚宜较附近一般线路增厚5mm。 设计地线支架时，地线的设计冰厚应比导线增 厚5mm，根据《110KV~750KV架空输电线路设计规范》（GB 50545-2010 ） 第4.0.6 条文说明 中阐述，地线设计冰厚增加5mm，仅针对地线支架的机械强度设计。地线覆冰取值较导线增加5mm后，地线的荷载取值对应的冰区（如不均匀覆冰的不平衡张力取值等）应与导线的冰区相同。
覆冰的更多知识可以参考《【知识】电线覆冰形成原因、覆冰事故类型及覆冰防治概述》、《[六防]架空输电线路覆冰类型、冰害类型及影响因素》|、《[六防]架空输电线路冰害防治措施(含线路融冰及除冰技术)》、《[六防]架空输电线路冰害应急处置(冰害跳闸故障处置及倒塔断线事故抢修)》等专题介绍。
.
