建模过程

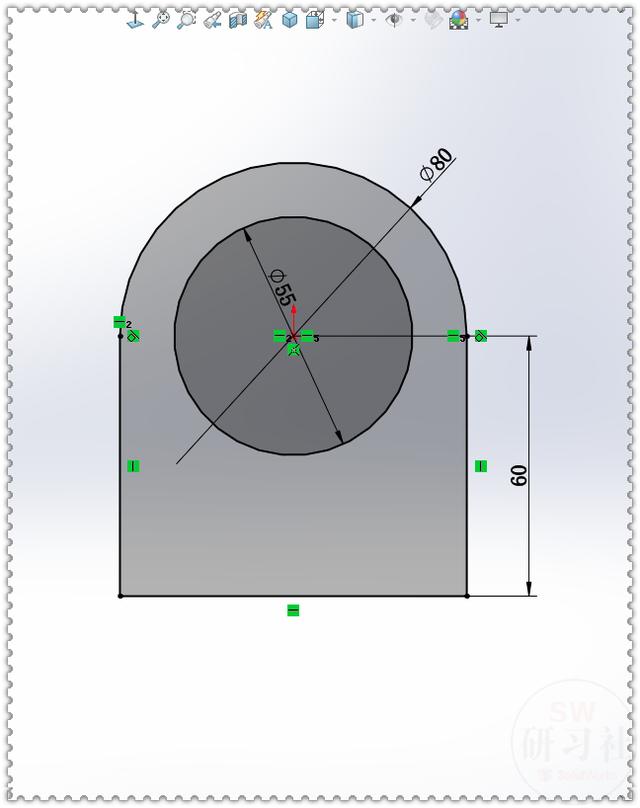

1.在【前视基准面】画草图。

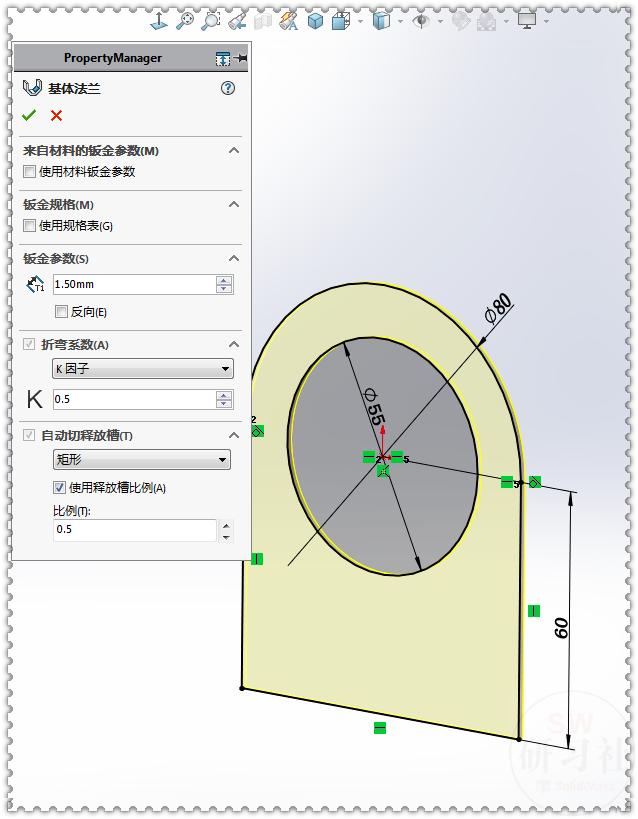

2.【基体法兰】厚度：1.5 。

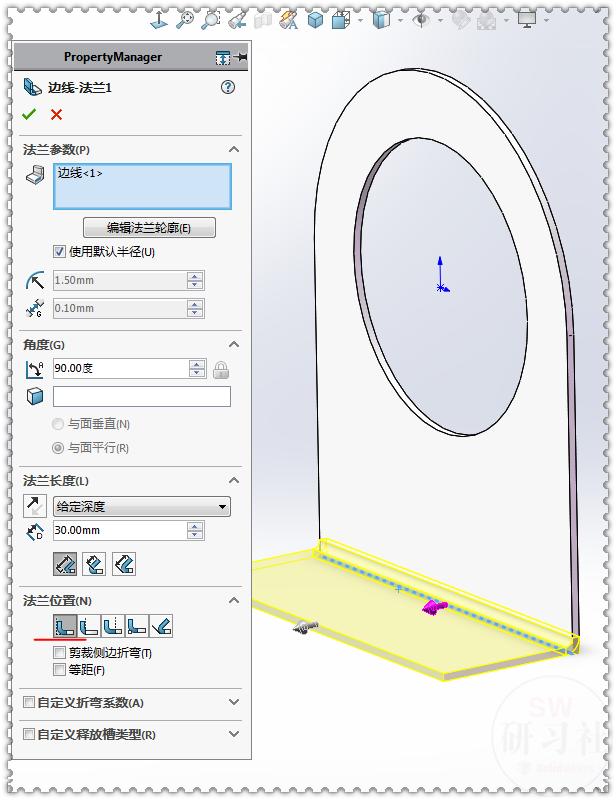

3.【边线法兰】给定深度：30 。

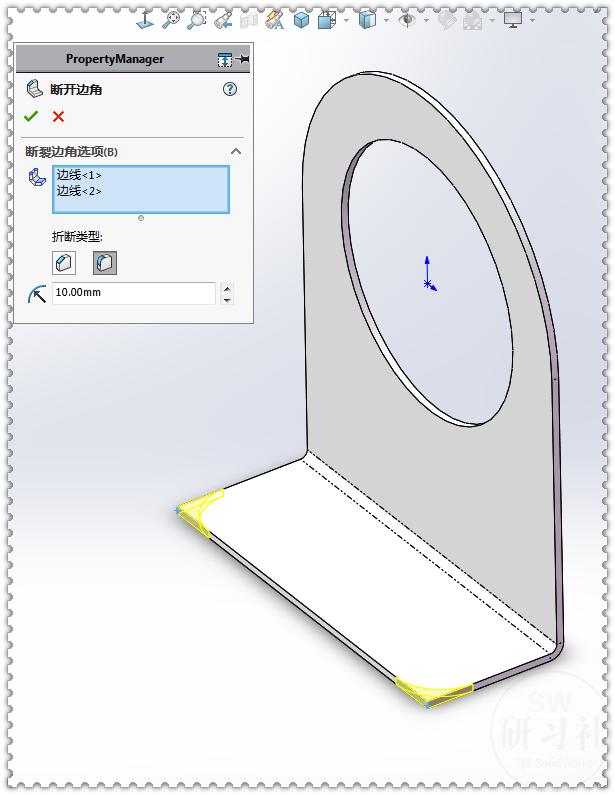

4.【断开边角】半径：10 。

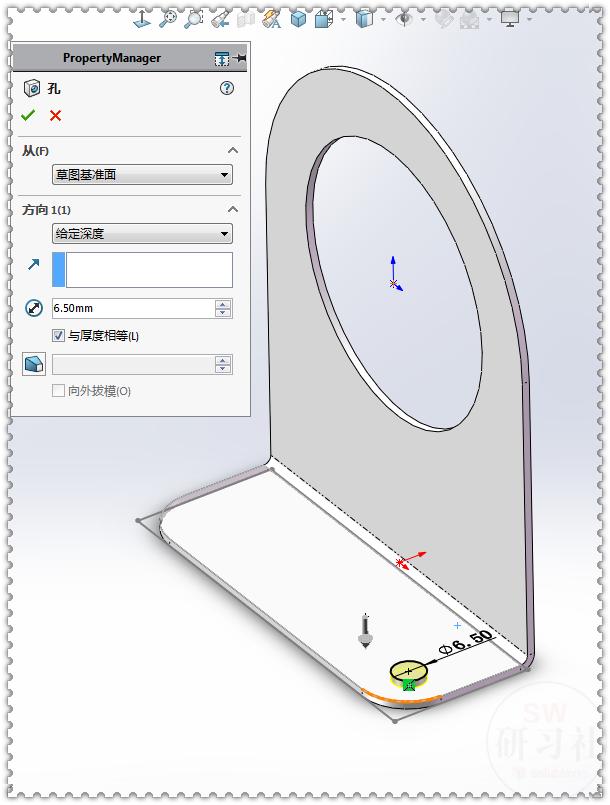

5.【简单直孔】直径：6.5 sw钣金斜接法兰镜像工程图展不开，把圆重合到圆角的圆心。

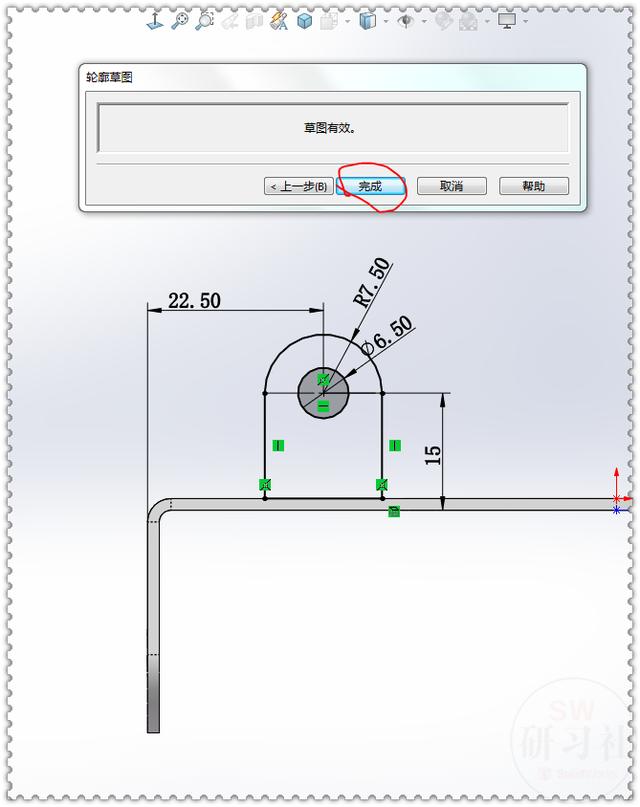

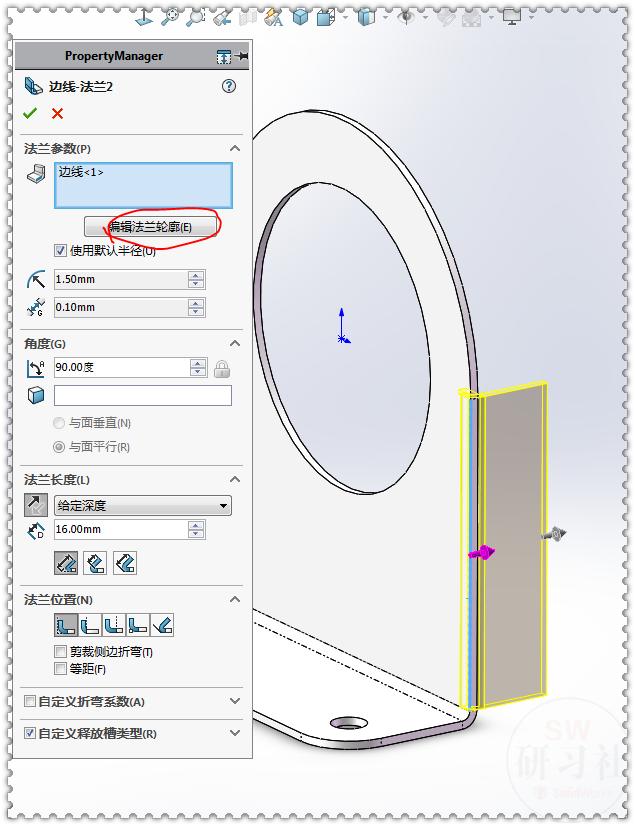

6.【边线法兰】编辑法兰轮廓。

6-1.修改草图——完成。

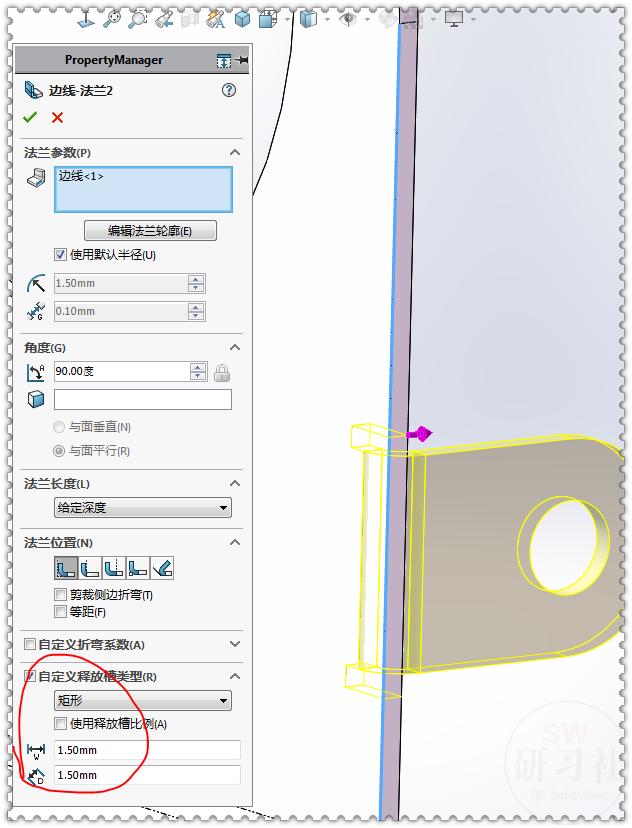

6-2.自定义释放槽：1.5-1.5 。

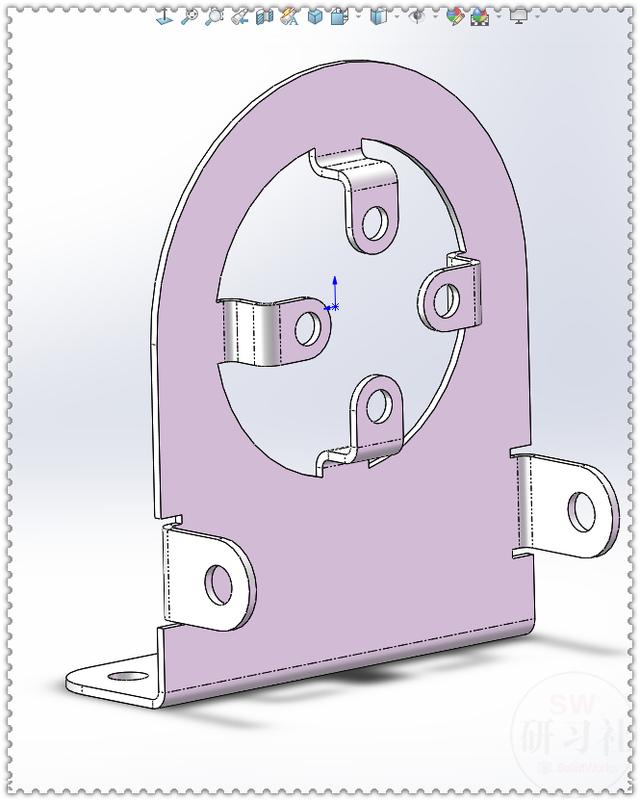

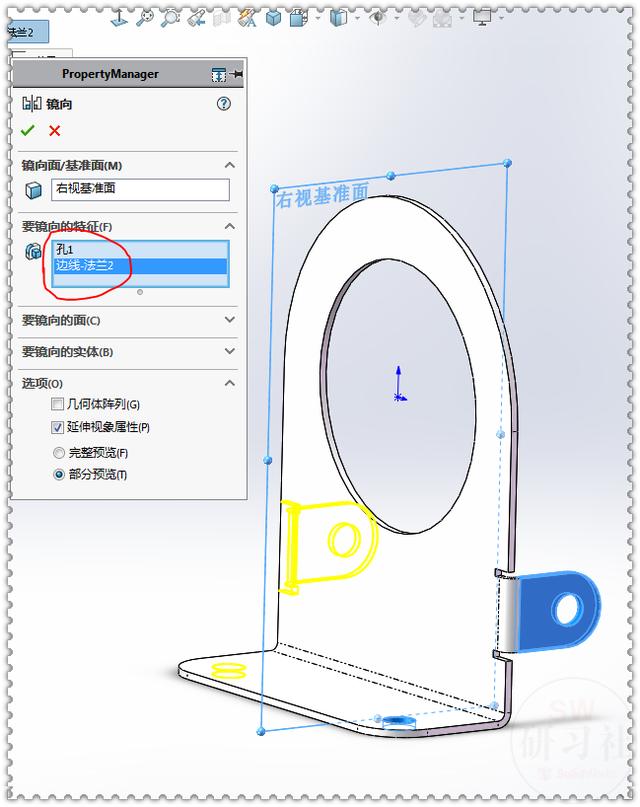

7.【镜像】孔、边线法兰 。

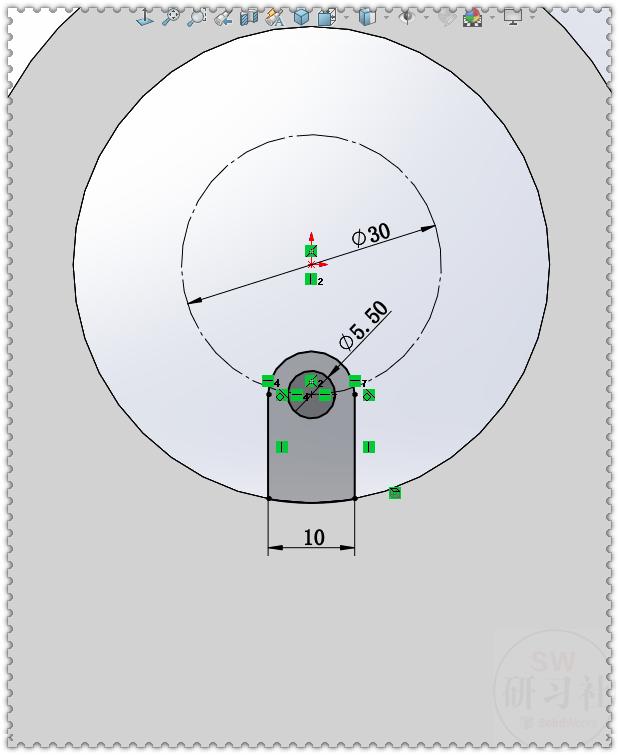

8.在钣金面上画草图。

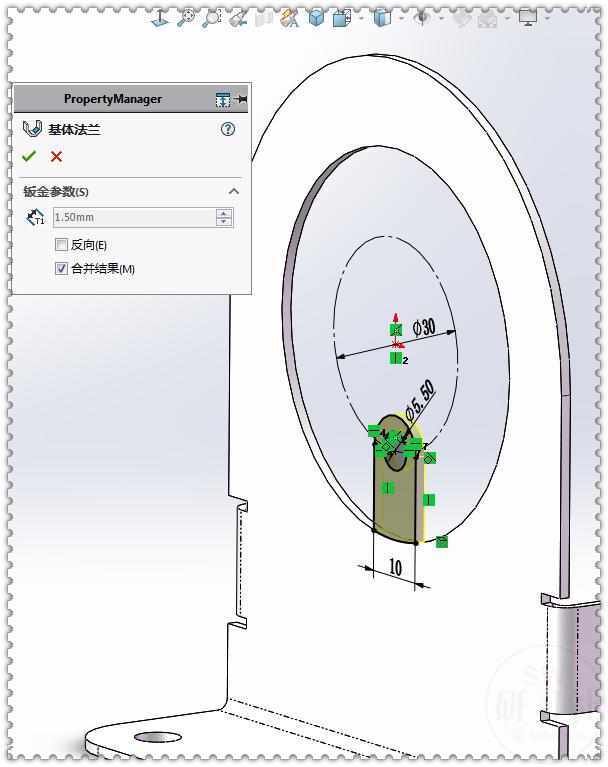

9.【基体法兰】。

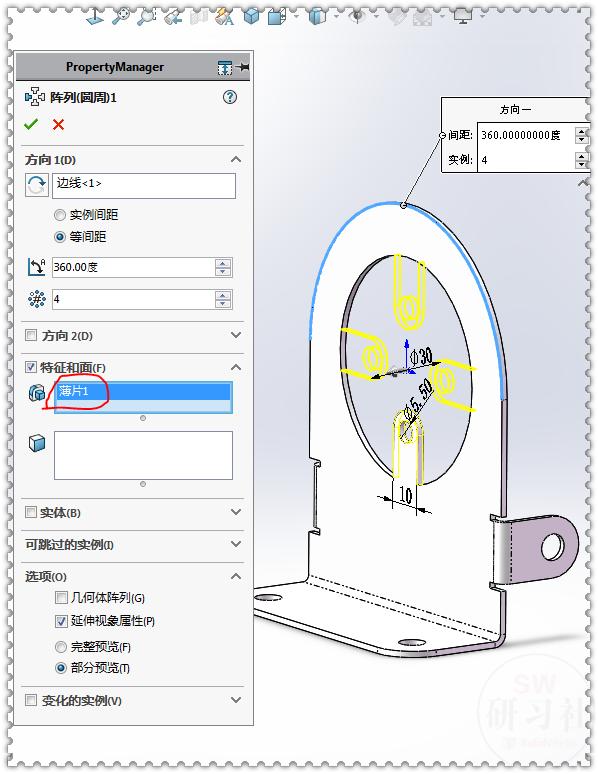

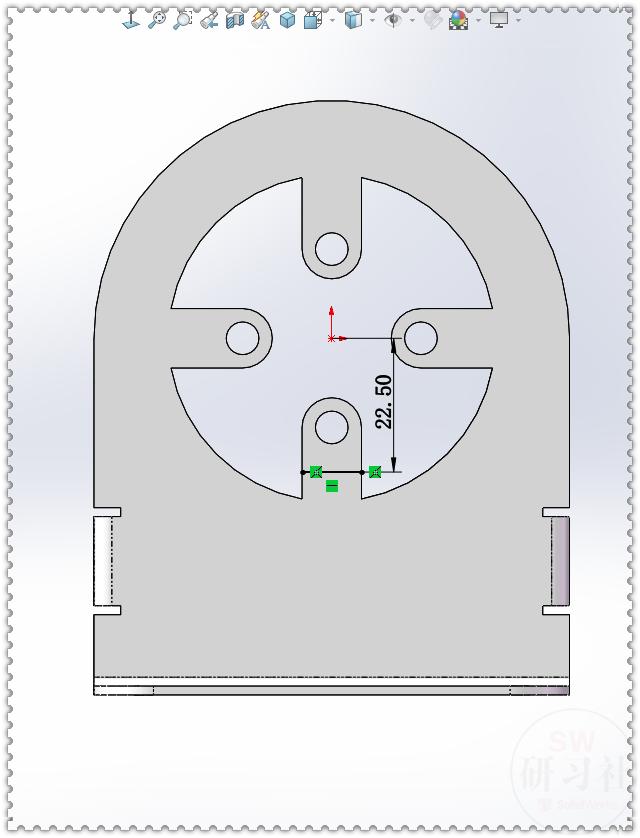

10.【圆周阵列】4个。

11.还是在钣金上画直线。

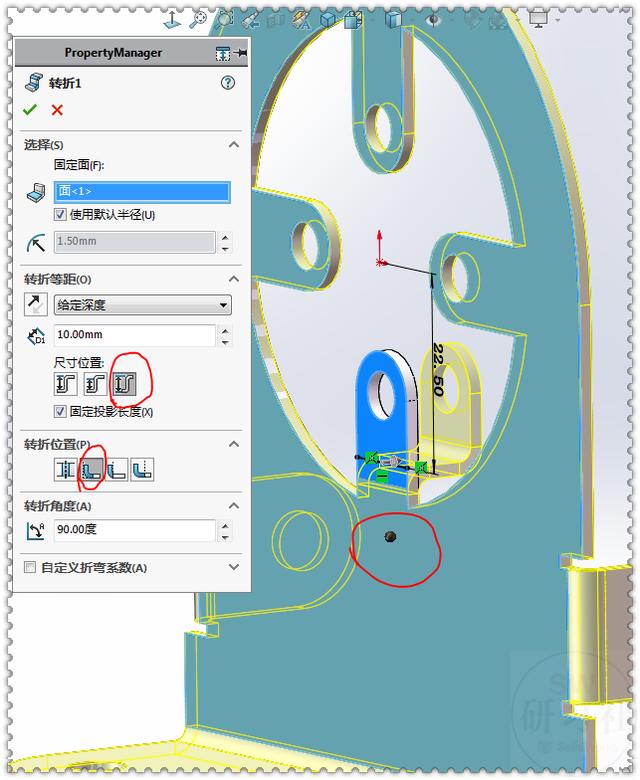

12.【转折】固定面：黑色圆点所在面sw钣金斜接法兰镜像工程图展不开；给定深度：10 ；尺寸位置：总尺寸；转折位置：材料在内 。

13.再画三个【转折】。（转折不能阵列）

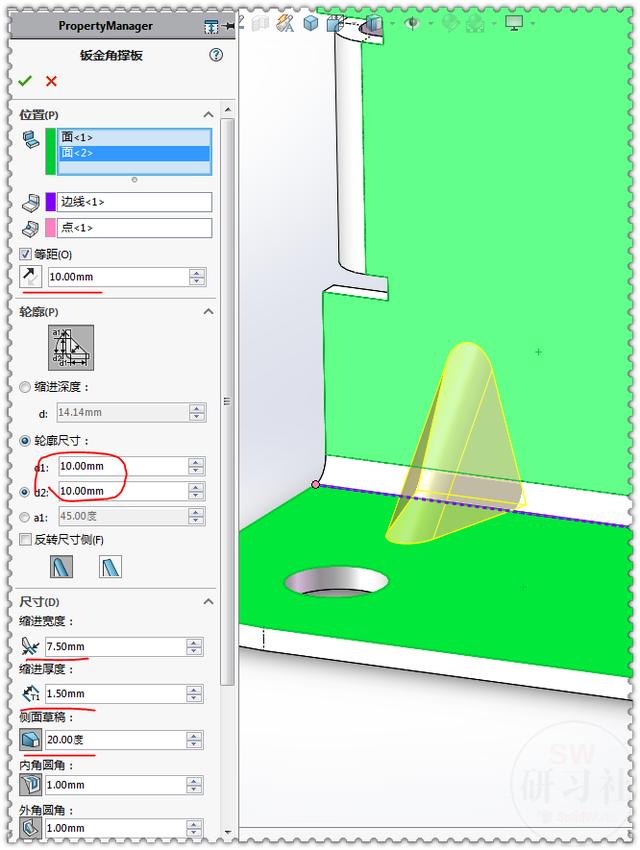

14.【角撑板】位置：两个绿色面；距离：10 ；轮廓尺寸：10—10 ；缩进宽度：7.5 ；厚度：1.5 ；拔模角度：20度。

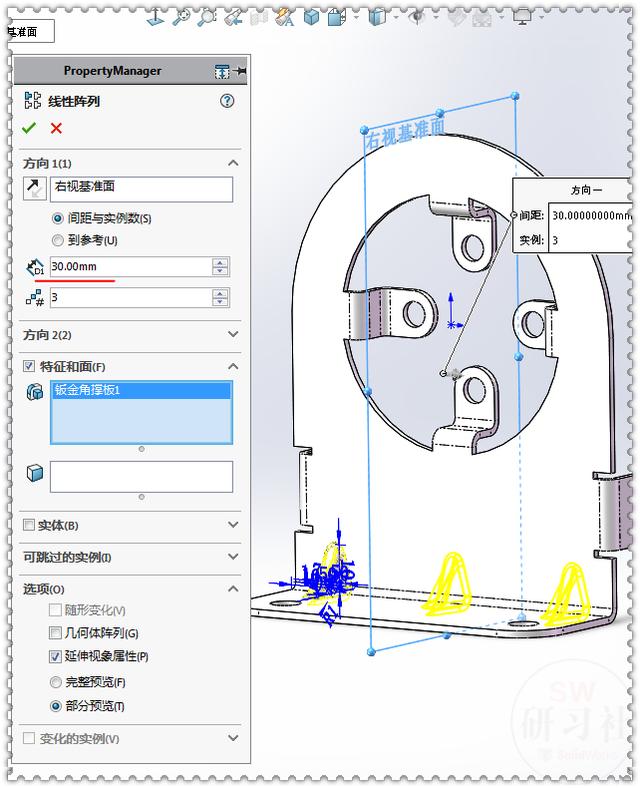

15.【线性阵列】间距：30 sw钣金斜接法兰镜像工程图展不开，数量：3个。

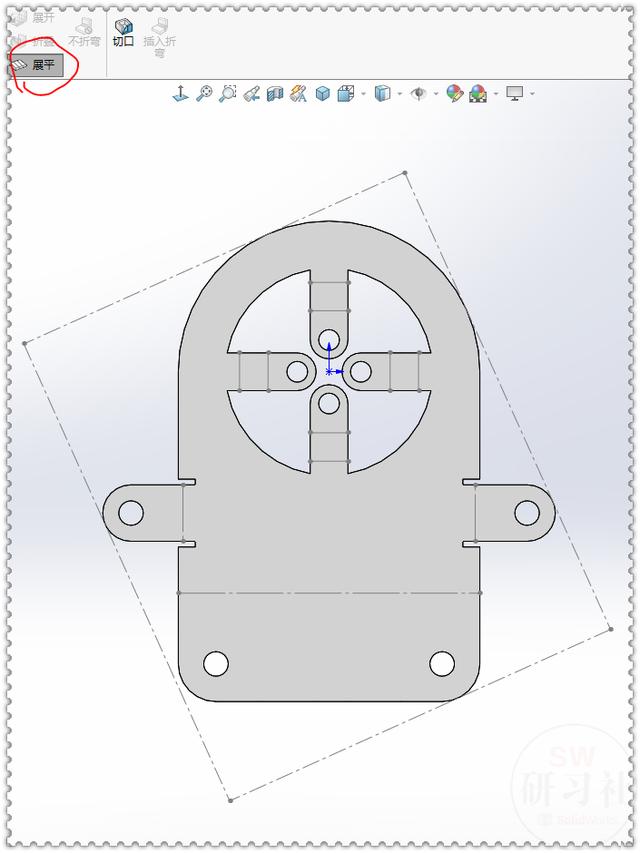

16.【展平】。

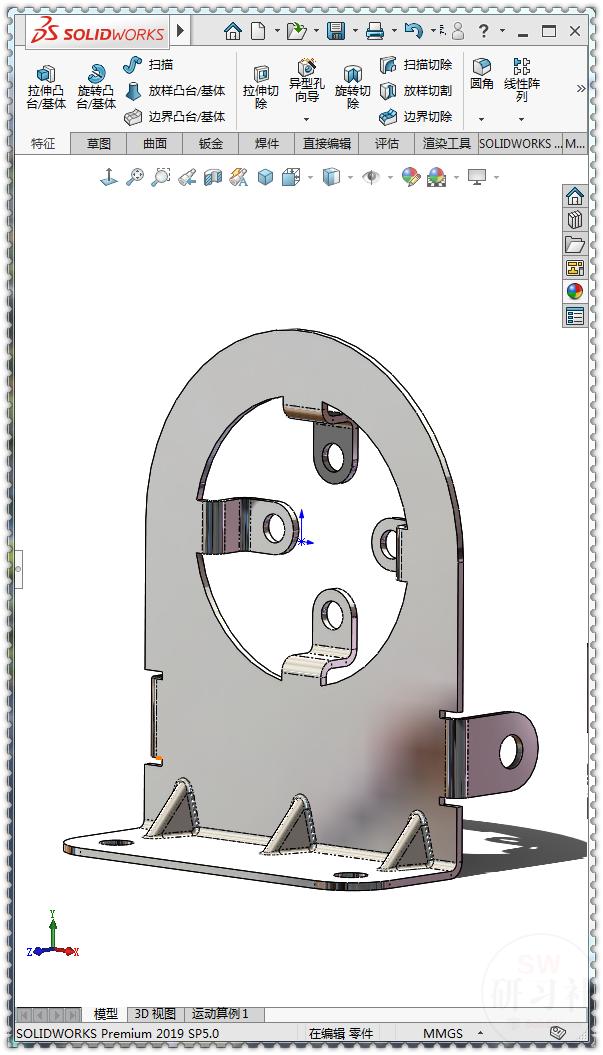

17.完成。

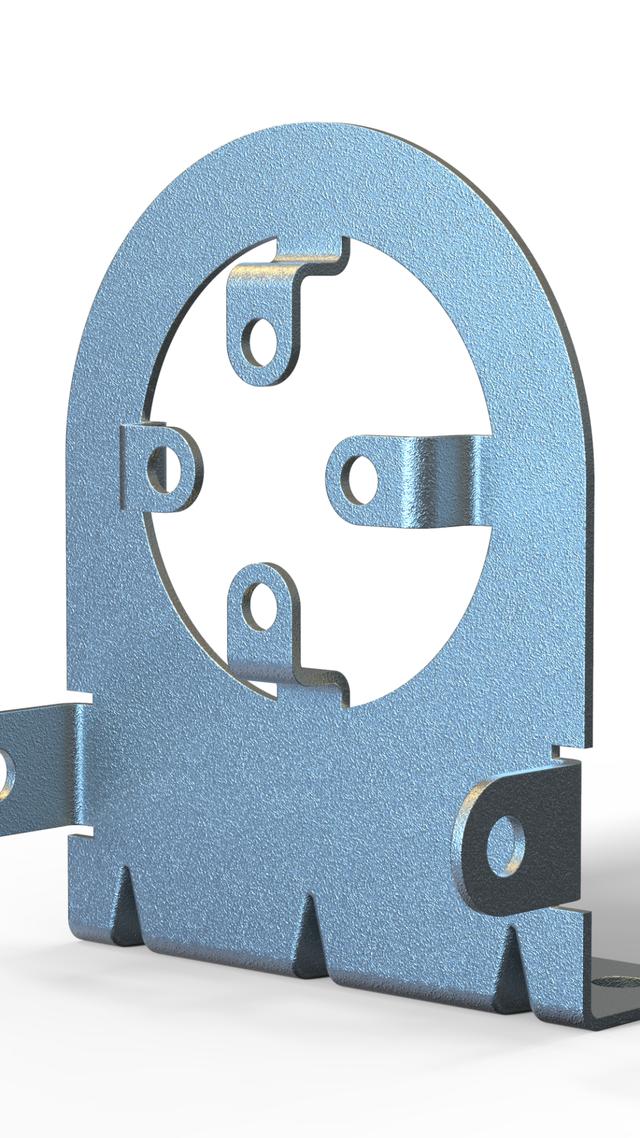

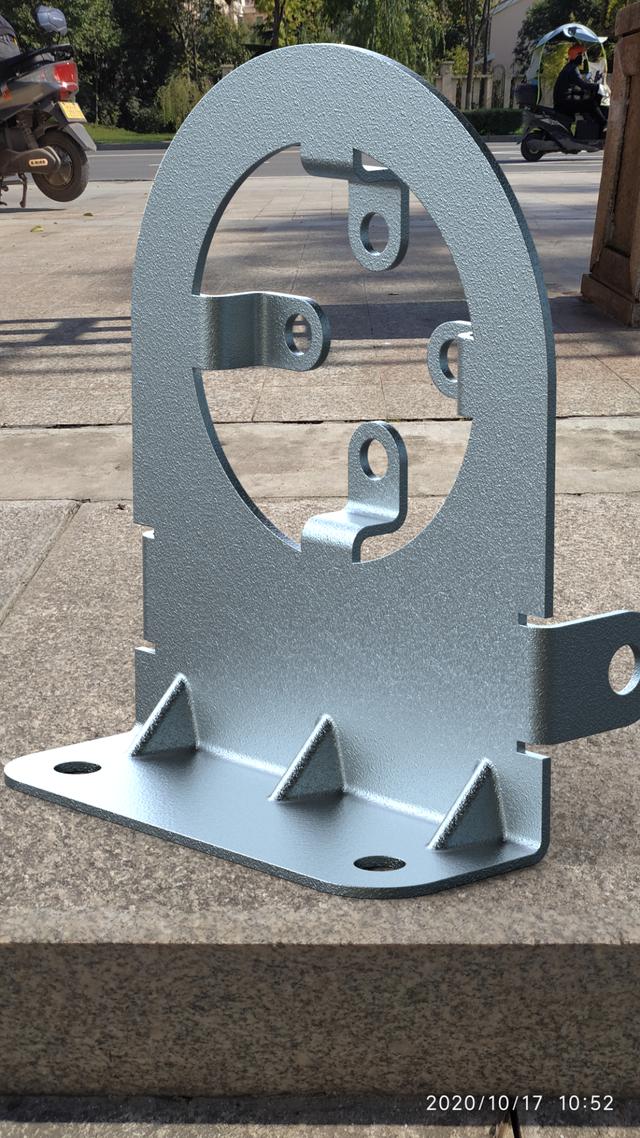

18.简单渲染一下：
