有学员提问sw工程图有时候展不开：具体问题如下

第一张图为折弯图：

第二张图sw工程图有时候展不开，为在零件模式下能展开的图

第三张图，为工程图的调色板图

在工程图中零件不是展开状态，怎么解决

这种情况有两种方法，第一种方法新建一个配置，第二种方法配置平板式特征。

先讲第一种方法

打开零件图，点击下图箭头处配置

右击空白处，添加配置

填写配置名称点击确定

新建一个配置

打开工程图，点击展不开的视图，在左侧选择新建配置

这样工程图里的就是展开图.

第二种方法配置平板式特征。

打开零件图，模型树，平板型式处，右键，选"配置特征"选项，如下图

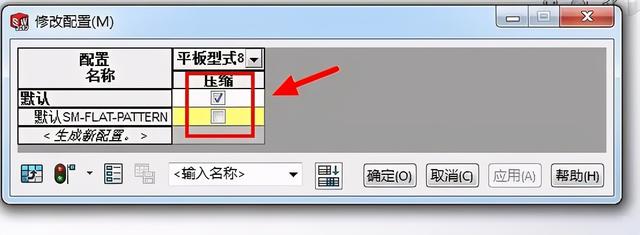

弹出如下图对话框，只保留默认后边对勾

看一下工程图的调色板图，为展开状态
