“同步钣金展开规则”是在实现钣金多实体多样式之后针对实体级别统一规划管理展开规则的又一种解决方案。众所周知inventor工程图中钣金展平图，钣金展开规则对于钣金件至关重要inventor工程图中钣金展平图，它决定着钣金件展开的总长inventor工程图中钣金展平图，总宽和面积进而影响型材的冲压inventor工程图中钣金展平图，下料，对型材使用率有重要影响。

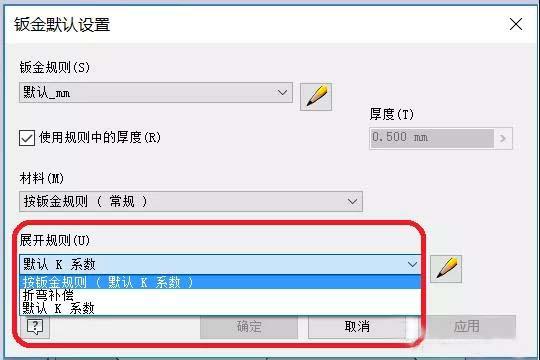

● 如果是只含有单一实体的数模，统一规划和管理钣金样式可以通过工具栏上的“钣金默认设置”更改或设置钣金展开规则从而对该实体的下游特征的展开规则进行控制。
● 研发团队提供了针对实体级别统一控制该实体下游特征的第三种解决方案。设计在模型树浏览器的实体节点的邮件菜单中增加一个“同步钣金展开规则”命令，通过修改该对话框中的钣金展开规则对该实体下游所有特征的展开规则进行控制。
以下分别通过实例针对单实体和多实体来应用“同步钣金规则”
实例1. 正二十面体钣金数模中“同步钣金规则”的应用

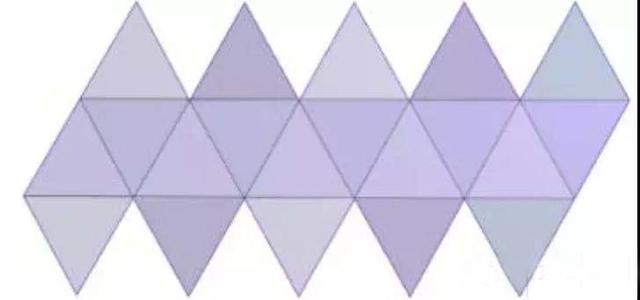

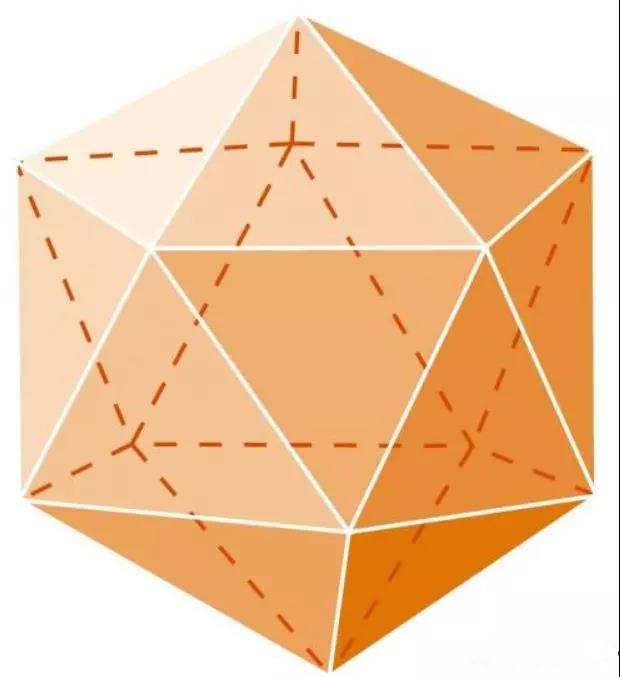

正多面体在美学上和数学上都有着无穷的魅力，喜欢做手工的朋友都知道，掌握好边长和角度然后通过折叠可以构造出这些正多面体，而它们究其源头就是一个平面纸张。现在通过正二十面体来讲述。正二十面体的折叠和展开图片如下inventor工程图中钣金展平图：

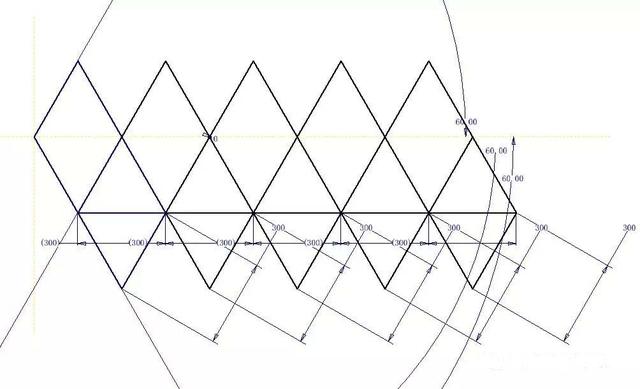

1. 先通过草图绘制出正二十面体的平面草图轮廓并预留出三角面片交接处圆形释压槽的形状。

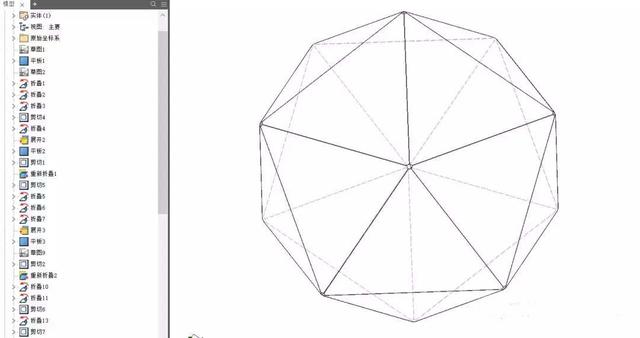

2. 通过构造三角面片之间的连接线进行重复折叠即可得到正二十面体的钣金件及其展开模型。

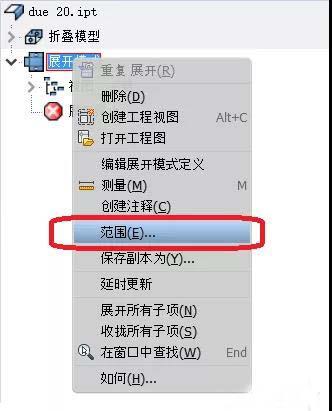

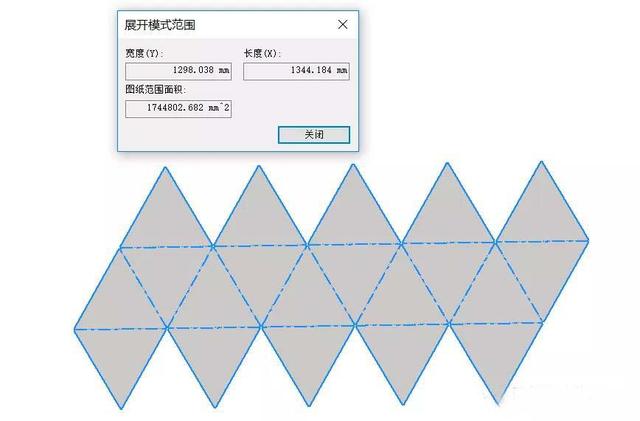

3. 在展开模型的右键菜单中选择“范围”命令，即可查看该数模展开的总长，总宽和面积。

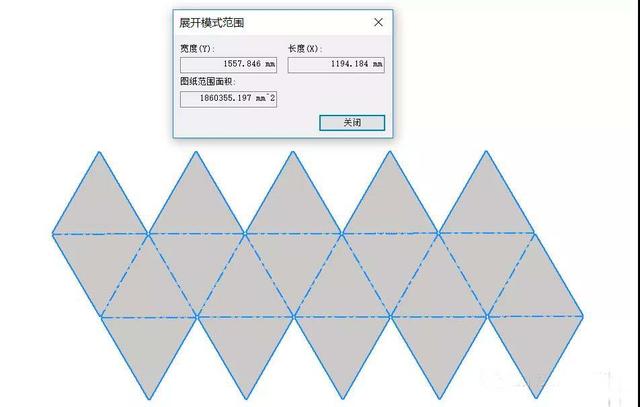

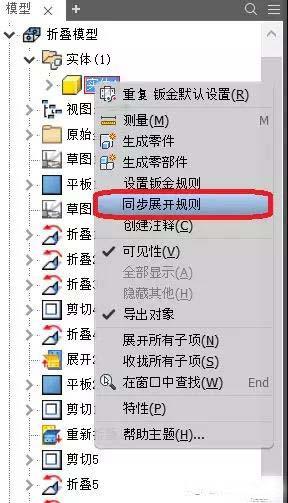

4. 返回折叠模型，并在实体1节点的右键菜单中选择“同步展开规则”，并将展开规则由“默认k系数”切换为“折弯补偿”，该数模展开的总长，总宽和面积数值有更新。有兴趣的朋友也可以逐个查看该实体下游特征的展开规则的更新。
实例2. 多实体箱体数模中“同步钣金规则”的应用

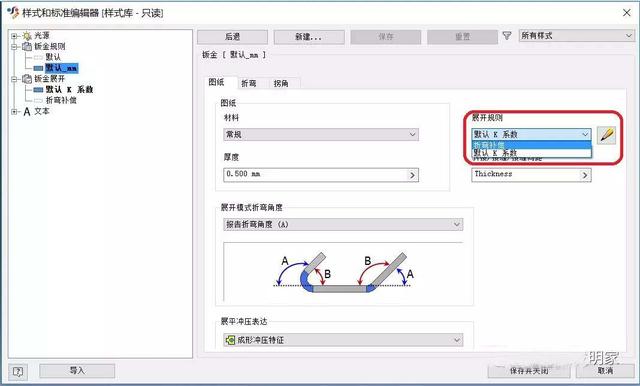

1. 首先在钣金样式和标准编辑器中分别创建两个不同厚度，不同展开规则的钣金规则。继而使用Inventor钣金多实体的功能来完成该箱体的核心结构的创建并对各实体赋予相应的钣金规则。

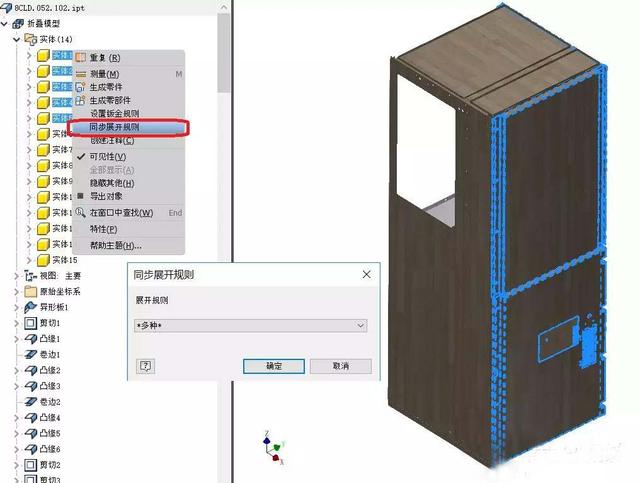

2. 对于诸如以下多实体箱体的展开规则亦可以实体级别对下游特征进行控制，并且支持一次选择多个实体来同步展开规则。当各实体的展开规则不尽相同的时候，展开规则对话框内的默认展开规则会显示为“多种”。

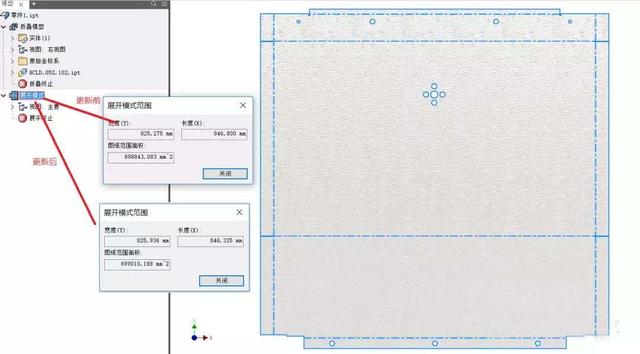

3. 使用生成零部件生成装配，每个实体将生成为单独的零件。为每个单独零件创建展开模式，当源文件相应的实体的展开规则由“默认k系数”更新为“折弯补偿”的时候，生成零件的展开形状以及展开模式下的总长，总高和面积会一同更新。

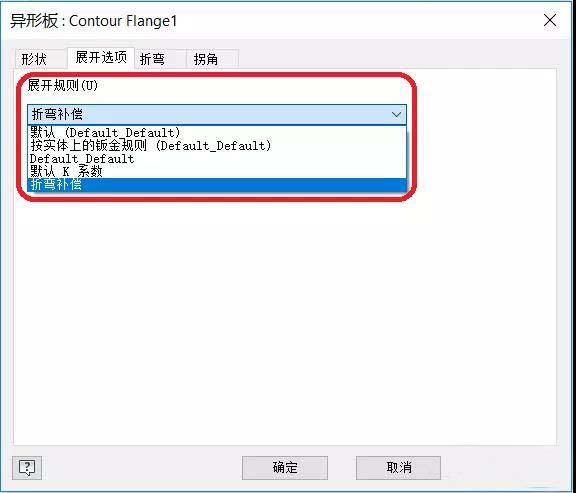

4. 编辑查看已同步展开规则的各实体下游特征的“展开规则选项卡”均已由“默认k系数”更新为“折弯补偿”，此处以异形板为示例。
